ماژول نور محیط دیجیتال لوکس Gebra APDS-9306-065

$3,27

شناسه محصول: GB609EN دسته: , , برچسب: , , , , ,
نوع ماژول

ماژول نور محیطی

ولتاژ تغذیه

1V8, 3V3

نوع خروجی

I2C, Digital

محدوده طول موج

~420 to ~700nm

پیک طول موج

560nm

بهره

18X, 1X, 3X, 6X, 9X

سرعت انتقال داده

125SPS to 8kSPS

جریان مصرفی

10 mA to 30 mA (Typ. 20 mA)

ابعاد

Gebra small(36.29mm x 32.72mm)

دمای کاری

-40 to +85 °C

مروری بر APDS9306-065

APDS9306-065  یک سنسور دیجیتال نور محیط ولتاژ پایین است که شدت نور را با یک رابط I2C به سیگنال دیجیتال تبدیل می کند. این سنسور شامل فتودیود، ADC، نوسانگر و قابلیت power-on reset میباشد. ADC ها جریان های فوتودیود را به یک خروجی دیجیتال تبدیل می کنند .

 APDS-9306/APDS-9306-065 ها از وقفه سخت افزاری قابل برنامه ریزی همراه با هیسترزیس برای پاسخ به رویدادها پشتیبانی می کنند. این سنسور ها تقریباً حساسیتی نزدیک به حساسیت چشم انسان دارند و از آنجاییکه با شرایط کم نور نیز سازگاری دارند با قرارگرفتن پشت شیشه‌های تیره هم میتوانند به خوبی عمل کنند.

مشخصات فنی

  • Output type: Digital-I2C
  • Wavelength Range: ~420 to ~700nm
  • Peak Wavelength: 560nm
  • Resolution: 20 Bit
  • Data rate: 125SPS to 8kSPS

کاربردها

  • Detection of ambient light to control display Backlighting (such as Mobile devices–Cell phones, Computing devices–Notebooks, Tablet PC, KeyBoard,etc…)
  • Automatic Residential and Commercial Lighting Management

ماژول نور محیط دیجیتال لوکس Gebra APDS-9306-065

Gebra APDS-9306-065 Dijital Ortam Işık Lux Modülü
  • با توجه به اینکه دسترسی به پایه‌های سنسور دشوار است، کاربران برای توسعه سخت‌افزاری و نرم‌افزاری این سنسور به یک برد ابتدایی (starter board) و درایور نیاز دارند. برای راحتی کاربران، GebraMS برد ماژول نور محیط دیجیتال لوکس Gebra APDS-9306-065 را طراحی کرده است. کاربران می‌توانند به کمک این برد، به مهم‌ترین پایه‌های سنسور به‌راحتی دسترسی پیدا کنند.
  • کافی است برد ماژول نور محیط دیجیتال لوکس Gebra APDS-9306-065 را روی برد (Breadboard) قرار دهید و سپس با یکی از بردهای Arduino، Raspberry Pi یا Discovery و با اعمال ولتاژ مناسب، آن را راه‌اندازی کنید.
  • ما به‌ویژه استفاده از Gebra STM32F303 را توصیه می‌کنیم؛ چرا که این برد دارای رگولاتور داخلی ۳.۳ ولت است و ترتیب پایه‌های آن با تمامی ماژول‌های Gebra هماهنگ است (استاندارد GEBRABUS)، بنابراین می‌توانید برد ماژول نور محیط دیجیتال لوکس Gebra APDS-9306-065 را مستقیماً به سوکت مربوطه متصل کرده و بدون نیاز به سیم‌کشی، برنامه‌نویسی را آغاز کنید.

ماژول GebraBit APDS9306-065، یک سنسور دیجیتال نور محیط با قابلیت تبدیل نور است که می‌تواند با ولتاژهای تغذیه “1V8” یا “3V3” توسط جامپر سلکتور “VDD SEL” کار کند. این ماژول دارای یک LED  اختصاصی برای پین وقفه (Interrupt Pin) بوده و از طریق پروتکل I2C ارتباط برقرار می‌کند .

ویژگی‌های ماژول GebraBit APDS9306-065

  • User-selectable module power supply voltage between 1V8 and 3V3
  • I2C interface for reading data and configuring the sensor
  • LED indicator for Dedicated Interrupt Pin
  • On Board, ON/OFF LED indicator
  • Pin Compatible with GEBRABUS
  • It can be used as a daughter board of GEBRABIT MCU Modules
  • Featuring Castellated pad (Assembled as SMD Part)
  • Separatable screw parts to reduce the size of the board
  • Package: GebraBit small (36.29mm x 32.72mm)

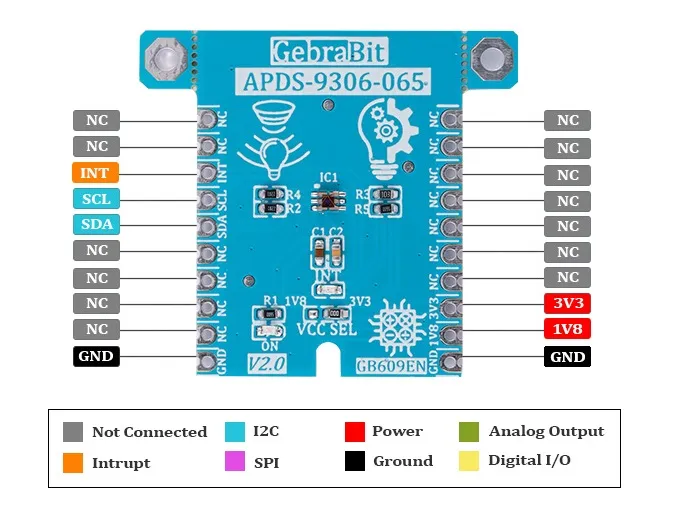

پین‌های ماژول GebraBit APDS9306-065

پین های تغذیه

  • 3V3 و 1V8 : این پین‌ها می توانند با توجه به وضعیت جامپرسلکتور VCC SEL، تغذیه اصلی سنسور و سطح منطق(Logic Level) ارتباط دییجیتال(I2C ) سنسور را تامین کنند.
  • GND : این پین زمین مشترک برای تغذیه و سطح منطق(Logic Level) سنسور می باشد

پین‌های I2C

  • SDA : این پین، پین دیتای ارتباط I2C می باشد، که به پین دیتای متناظر در میکروکنترلر(پردازنده) ، متصل می شود. با توجه به وضعیت جامپر VCC SEL ،می توانید از سطح منطق(Logic Level) با ولتاژ 1V8 یا 3V3  استفاده کنید.
  • SCL : این پین، پین کلاک ارتباط I2C می باشد، که به پین کلاک متناظر در میکروکنترلر(پردازنده) ، متصل می شود. با توجه به وضعیت جامپر VCC SEL ،می توانید از سطح منطق(Logic Level) با ولتاژ 1V8 یا 3V3  استفاده کنید.

پین وقفه

  • INT: پین Interrupt (وقفه) سنسور APDS9306-065 بوده که با توجه به دیتاشیت سنسور، کاربر می تواند شرایط وقوع وقفه،حالات و روش های وقوع وقفه و … را تنظیم کند.

معرفی بخش های ماژول

سنسور APDS9306-065

سنسور نور این ماژول بوده که در مرکز ماژول قرار گرفته و مدار آن طراحی شده است.

جامپر سلکتور VCC SEL

با توجه به وضعیت مقاومت  0R این جامپر ، ولتاژ اصلی تغذیه سنسور از بین  “1V8” و “3V3” انتخاب میشود

LED وقفه

یک LED  اختصاصی  برای پین وقفه روی ماژول در نظر گرفته شده است که با تغییر وضعیت وقفه با توجه به دیتاشیت سنسور، وضعیت LEDنیز تغییر میکند.

LED تغذیه

با توجه به وضعیت جامپر VCC SEL و اعمال ولتاژ به ماژول توسط پین مربوطه، LED ماژول روشن می شود.

اتصال به پردازنده

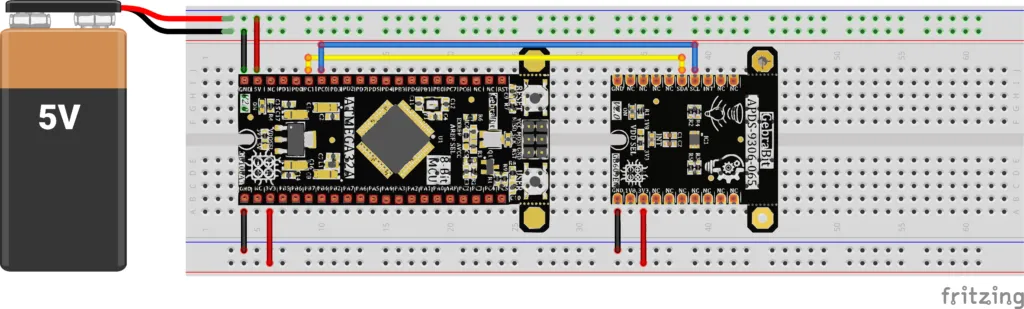

اتصال I2C با GebraBit STM32F303

برای اتصال I2C ماژول GebraBit APDS9306-065 به ماژول میکروکنترلرGebraBit STM32F303 بعد از تعریف کردن SDA و SCL روی پین های PB9 و PB8 (برای راحتی کار در STMCUBEMX)مراحل زیر را دنبال کنید:

  • پین “3V3” ماژول APDS9306-065 را به پین “3V3” خروجی ماژول میکروکنترلر متصل کنید.(سیم قرمز)
  • پین “GND” ماژول APDS9306-065 را به پین “GND” ماژول میکروکنترلر متصل کنید.(سیم سیاه)
  • پین “SCL” ماژول APDS9306-065 را به پین PB8 ماژول میکروکنترلر (SCL) متصل کنید.(سیم آبی)
  • پین “SDA” ماژول APDS9306-065 را به پین PB9 ماژول میکروکنترلر (SDA) متصل کنید.(سیم زرد)

توجه: با توجه به اینکه پین PA14 ماژول میکروکنترلرGebraBit STM32F303 برای پروگرام کردن میکروکنترلر استفاده میشود،تنظیم I2C بر روی پین های PA14 و PA15 در این ورژن مقدور نمی باشد،لذا در اتصال I2C به ماژول میکروکنترلرGebraBit STM32F303 در این ورژن ، ماژول GebraBit APDS9306-065  نمی تواند به صورت Pin to Pin بر روی آن قرار گیرد.

اتصال I2C با GebraBit ATMEGA32A

با توجه به اینکه پین های I2C میکروکنترلر ATMEGA32A بر اساس استاندارد GEBRABUS متناظر با پین های I2C  دیگر ماژول های GEBRABIT می باشد،  ماژول GebraBit APDS9306-065 را به صورت Pin to Pin بر روی ماژول GebraBit ATMEGA32A قرار داده و به راحتی با ماژول GebraBit APDS9306-065   از طریق I2C ارتباط برقرار کنید:

توجه: در صورت استفاده از ماژول‌های میکروکنترلریGebraBit  توجه داشته باشید که جامپر سلکتورVCC SEL ماژول GebraBit APDS9306-065 روی “3V3” باشد تا راحت تر بتوانید با گرفتن ولتاژ”3V3” از ماژول میکروکنترلری ، ماژول سنسور مورد نظر را راه اندازی کنید.

اتصال I2C با ARDUINO UNO

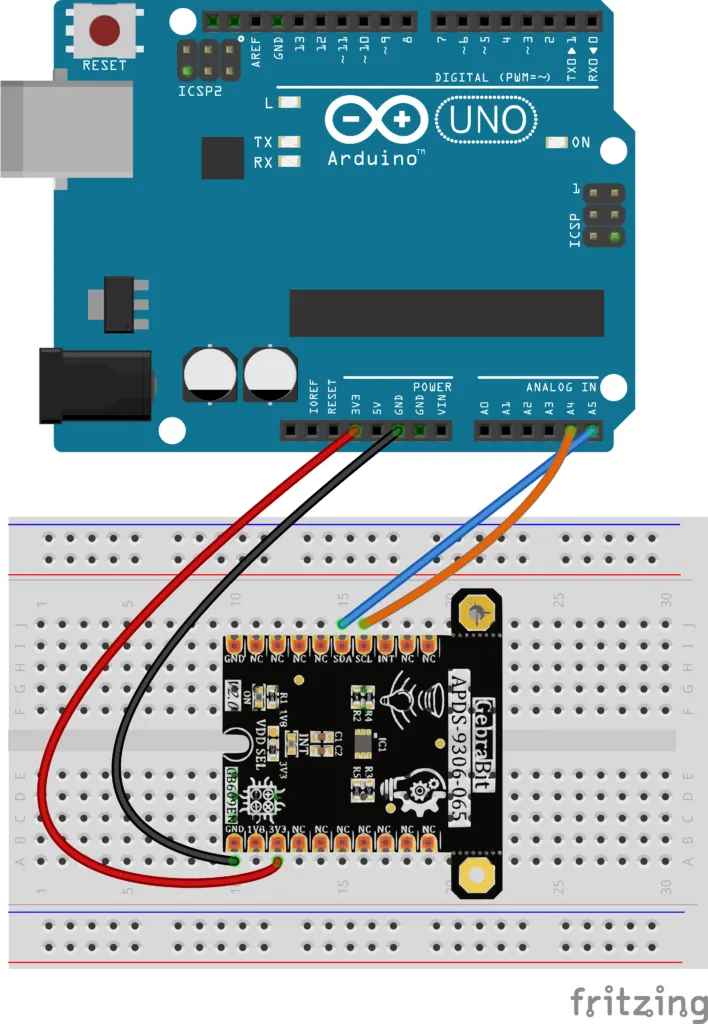

برای اتصال I2C ماژول GebraBit APDS9306-065 به ARDUINO UNO مراحل زیر را دنبال کنید:

  • پین “3V3” ماژول APDS9306-065 را به پین “3V3” خروجی برد ARDUINO UNO متصل کنید.(سیم قرمز)
  • پین “GND” ماژول APDS9306-065 را به پین “GND” برد ARDUINO UNO  متصل کنید.(سیم سیاه)
  • پین “SCL” ماژول APDS9306-065 را به پین A4 برد  ARDUINO UNO( (SCLمتصل کنید.(سیم نارنجی)
  • پین “SDA” ماژول APDS9306-065 را به پین A5 برد  ARDUINO UNO( (SDAمتصل کنید.(سیم آبی)
نوع ماژول

ماژول نور محیطی

ولتاژ تغذیه

1V8, 3V3

نوع خروجی

I2C, Digital

محدوده طول موج

~420 to ~700nm

پیک طول موج

560nm

بهره

18X, 1X, 3X, 6X, 9X

سرعت انتقال داده

125SPS to 8kSPS

جریان مصرفی

10 mA to 30 mA (Typ. 20 mA)

ابعاد

Gebra small(36.29mm x 32.72mm)

دمای کاری

-40 to +85 °C

هدف ما از انجام این پروژه چیست؟

هدف این پروژه، اتصال و استفاده از سنسور نور محیطی APDS-9306 توسط آردوینو می باشد که می توان برای اندازه‌گیری و پایش شدت نور در محیط‌های مختلف استفاده شود. این سنسور قادر است سطح نور محیط را تشخیص داده و مقادیر دقیق لوکس را ارائه دهد، که آن را برای کاربردهایی مانند کنترل خودکار روشنایی، تنظیم روشنایی صفحه‌نمایش و نظارت بر محیط مناسب می‌سازد. کاربران می‌توانند با خواندن مقادیر این سنسور سیستم‌هایی توسعه دهند که به تغییرات شرایط نوری واکنش نشان دهند و در نتیجه بهره‌وری انرژی و کارایی سیستم را بهبود بخشند.

در این آموزش چه چیزهایی یاد میگیریم؟

  • چگونه سنسور APDS-9306 را به آردوینو وصل کنید و ارتباط I2C را راه اندازی کنید.
  • کتابخانه ای را برای استفاده با آردوینو تغییر بدهید و بیشتر با نحوه کار داده‌های I2C آشنا بشوید.
  • چگونه میزان نور محیط را به لوکس بخوانید و از این داده‌ها برای کاربردهای واقعی استفاده کنید.
  • پروژه‌هایی مثل روشنایی خودکار و نظارت بر محیط را با این سنسور اجرا کنید و مهارت‌های عملی برای ساخت سیستم‌های واکنش‌گرا بر اساس شدت نور یاد بگیرید.

این آموزش به شما کمک می‌کند سنسور را به درستی راه‌اندازی کنید و داده‌ها را به صورت لحظه‌ای با آردوینو بخوانید.

برای شروع این پروژه به چه چیزهایی نیاز داریم؟

برای اجرای این پروژه به سخت‌افزار و نرم‌افزار نیاز داریم. عناوین این سخت‌افزارها و نرم‌افزارها در جدول زیر به شما ارائه شده است و می‌توانید با کلیک بر روی هر یک، آن را تهیه/دانلود کرده و برای شروع آماده شوید.

سخت افزارهای مورد نیازنرمافزارهای مورد نیاز
Arduino ProgrammerArduino IDE
Arduino Development Board- ( Arduino UNO )
ماژول نور محیط دیجیتال لوکس Gebra APDS-9306-065

GebraMS برای راحتی شما، کتابخانه‌های ویژه‌ای را برای اکثر پروژه‌های آردوینو آماده کرده است.
شما باید کتابخانه آماده شده توسط GebraMS را دانلود کرده و آن را به Arduino IDE خود اضافه کنید.

سورس کد

کتابخانه پروژه (Library)

جبرابیت علاوه بر طراحی ماژولار انواع حسگرها و قطعات مجتمع، برای سهولت در نصب و توسعه نرم‌افزار توسط کاربران، مجموعه‌ای از کتابخانه‌های ساختاریافته و مستقل از سخت‌افزار را به زبان C ارائه می‌دهد. در این راستا، کاربران می‌توانند کتابخانه‌ی مربوط به ماژول مورد نظر خود را در قالب فایل‌های “.h” و “.c” دانلود کنند.

با افزودن کتابخانه‌ی ارائه‌شده توسط جبرابیت به پروژه (راهنمای افزودن فایل به پروژه)، می‌توانیم به‌راحتی کد خود را توسعه دهیم. فایل‌های مربوطه را می‌توانید در انتهای پروژه یا در بخش صفحات مرتبط در سمت راست مشاهده کنید.

تمام توابع تعریف‌شده در کتابخانه با جزئیات کامل توضیح داده شده‌اند و کلیه پارامترهای ورودی و مقادیر بازگشتی هر تابع به‌صورت مختصر شرح داده شده است. از آنجا که این کتابخانه‌ها مستقل از سخت‌افزار هستند، کاربر می‌تواند آن‌ها را به‌سادگی به کامپایلر دلخواه خود اضافه کرده و با میکروکنترلر یا برد توسعه مورد نظر خود استفاده کند.

USER REGISTER MAP

نقشه رجیستری یا Command های سنسور در این بخش تعریف شده است :

C
/************************************************
 *              USER REGISTER MAP               *
 ***********************************************/
#define APDS9306_MAIN_CTRL  				0x00
#define APDS9306_ALS_MEAS_RATE  			0x04
#define APDS9306_ALS_GAIN 				    0x05
#define APDS9306_PART_ID 					0x06
#define APDS9306_MAIN_STATUS 				0x07
#define APDS9306_CLEAR_DATA_0 				0x0A
#define APDS9306_CLEAR_DATA_1 				0x0B
#define APDS9306_CLEAR_DATA_2 				0x0C
#define APDS9306_ALS_DATA_0 				0x0D
#define APDS9306_ALS_DATA_1 				0x0E
#define APDS9306_ALS_DATA_2 				0x0F
#define APDS9306_INT_CFG 					0x19
#define APDS9306_INT_PERSISTENCE 			0x1A
#define APDS9306_ALS_THRES_UP_0 			0x21
#define APDS9306_ALS_THRES_UP_1 			0x22
#define APDS9306_ALS_THRES_UP_2 			0x23
#define APDS9306_ALS_THRES_LOW_0 			0x24
#define APDS9306_ALS_THRES_LOW_1 			0x25
#define APDS9306_ALS_THRES_LOW_2 			0x26
#define APDS9306_ALS_THRES_VAR 				0x27
#define APDS9306_ADDRESS 					0x52
/*----------------------------------------------*
 *           USER REGISTER MAP End              *
 *----------------------------------------------*/

APDS-9306_Ability Enum

برای فعال و غیر فعال کردن بخش های مختلف سنسوراز این enum  استفاده میشود :

C
 typedef enum Ability
 {
 	Disable = 0 ,
 	Enable
 }APDS9306_Ability;

APDS-9306_ALS_Gain Enum

برای تنظیم گین سنسور از مقادیر این enum استفاده می شود:

C
 typedef enum ALS_Gain
 {
   ALS_GAIN_1X  = 0,
   ALS_GAIN_3X  = 1,
   ALS_GAIN_6X  = 2,
   ALS_GAIN_9X  = 3,
   ALS_GAIN_18X = 4,
 } APDS9306_ALS_Gain;

APDS-9306_ Interrupt_Channel Enum

برای تنظیم منبع وقوع وقفه در سنسور از مقادیر این enum استفاده می شود:

C
 typedef enum Interrupt_Channel
 {
 	CLEAR_CHANNEL = 0 ,
 	ALS_CHANNEL
 }APDS9306_Interrupt_Channel;

APDS-9306_Resolution Enum

برای انتخاب وضوح و رزولوشن سنسوراز مقادیر این enum استفاده می شود:

C
 typedef enum Resolution
  {
    _20_BIT_400_mS,
    _19_BIT_200_mS,
    _18_BIT_100_mS,
    _17_BIT_50_mS ,
    _16_BIT_25_mS ,
    _13_BIT_3P125_mS
  } APDS9306_ALS_Resolution;

APDS-9306_ Measurement_Rate Enum

نرخ اندازه گیری مقادیر داده توسط سنسور از مقادیر این enum استفاده می شود:

C
 typedef enum Measurement_Rate
  {
    ALS_MEASRATE_25_mS,
    ALS_MEASRATE_50_mS,
    ALS_MEASRATE_100_mS,
    ALS_MEASRATE_200_mS,
    ALS_MEASRATE_500_mS,
    ALS_MEASRATE_1000_mS,
    ALS_MEASRATE_2000_mS,
 } APDS9306_Measurement_Rate;

APDS-9306_Data_Status Enum

مقادیر این Enum مشخص می کند دیتای خوانده شده مقادیر جدید می باشد یا قدیمی:

C
typedef enum Data_Status
{
	OLD_DATA = 0 ,
	NEW_DATA
}APDS-9306_Data_Status;

APDS-9306_ Interrupt_Status Enum

برای اگاهی از انجام شدن وقفه در سنسور از مقادیر این Enum استفاده می شود :

C
 typedef enum Interrupt_Status
 {
 	INTERRUPT_NOT_FULFILLED = 0 ,
 	INTERRUPT_FULFILLED
 }APDS9306_Interrupt_Status;

APDS-9306_Interrupt_Mode Enum

با استفاده از این enum نوع وقفه سنسور انتخاب می شود:

C
 typedef enum Interrupt_Mode
 {
 	ALS_THRESHOLD_INTERRUPT = 0,
 	ALS_VARIATION_INTERRUPT
 }APDS9306_Interrupt_Mode;

APDS-9306_Power_Status Enum

بروز خطا در تغذیه سنسور با استفاده از مقادیر این enum مشخص میشود.

C
 typedef enum Power_Status
 {
 	NO_POWER_ISSUE = 0 ,
 	POWER_ISSUE
 }APDS9306_Power_Status;

APDS-9306_Interrupt_Persist Enum

با استفاده از این enum مشخص می شود که بعد از تکرار چند بار از یک حالت وقفه انجام شود:

C
typedef enum Interrupt_Persist
{
EVERY_ALS_VALUE_OUT_OF_THR_RANGE,
CONSECUTIVE_2_ALS_VALUE_OUT_OF_THR_RANGE,
CONSECUTIVE_3_ALS_VALUE_OUT_OF_THR_RANGE,
CONSECUTIVE_4_ALS_VALUE_OUT_OF_THR_RANGE,
CONSECUTIVE_5_ALS_VALUE_OUT_OF_THR_RANGE,
CONSECUTIVE_6_ALS_VALUE_OUT_OF_THR_RANGE,
CONSECUTIVE_7_ALS_VALUE_OUT_OF_THR_RANGE,
CONSECUTIVE_8_ALS_VALUE_OUT_OF_THR_RANGE,
CONSECUTIVE_9_ALS_VALUE_OUT_OF_THR_RANGE,
CONSECUTIVE_10_ALS_VALUE_OUT_OF_THR_RANGE,
CONSECUTIVE_11_ALS_VALUE_OUT_OF_THR_RANGE,
CONSECUTIVE_12_ALS_VALUE_OUT_OF_THR_RANGE,
CONSECUTIVE_13_ALS_VALUE_OUT_OF_THR_RANGE,
CONSECUTIVE_14_ALS_VALUE_OUT_OF_THR_RANGE,
CONSECUTIVE_15_ALS_VALUE_OUT_OF_THR_RANGE,
CONSECUTIVE_16_ALS_VALUE_OUT_OF_THR_RANGE,
} APDS-9306_Interrupt_Persist;

APDS-9306_Reset_Status Enum

با استفاده از این enum وضعیت ریست سنسورمشخص می شود:

C
typedef enum
{
	FAILED = 0 ,
	DONE
}APDS-9306_Reset_Status;

APDS-9306 struct

تمام ویژگی های سنسور، ضرایب کالیبراسیون و داده های سنسور در این Struct  تعریف شده است و تمامی اطلاعات و کانفیگ اجرا شده بر روی سنسور در این Structure ذخیره شده و می توان تغییرات در هر بخش از سنسور را در محیط Debug Session مشاهده نمود:

C
 typedef	struct APDS9306
  {
  	  uint8_t                         Register_Cache;
  	  uint8_t						  PART_ID;
  	  APDS9306_Reset_Status			  RESET;
  	  APDS9306_Ability                ALS;
  	  APDS9306_ALS_Gain               ALS_GAIN;
  	  float				              ALS_GAIN_VALUE;
  	  APDS9306_Measurement_Rate       MEASUREMENT_RATE;
 	  APDS9306_ALS_Resolution         ALS_RESOLUTION;
 	  float							  ALS_RESOLUTION_TIME;
       APDS9306_Power_Status           POWER_STATUS;
 	  APDS9306_Data_Status            DATA;
 	  APDS9306_Ability                INTERRUPT;
       APDS9306_Interrupt_Channel      INTERRUPT_CHANNEL;
 	  APDS9306_Interrupt_Mode         INTERRUPT_MODE;
       APDS9306_Interrupt_Persist      INTERRUPT_PERSIST;
 	  APDS9306_Interrupt_Status		  INTERRRUPT_STATUS;
 	  uint32_t                        INTERRUPT_UPPER_THRESHOLD;
 	  uint32_t                        INTERRUPT_LOWER_THRESHOLD;
 	  uint8_t 						  REGISTER_DATA[REGISTER_DATA_BUFFER_SIZE];
 	  uint32_t               		  CLEAR_DATA;
 	  uint32_t               		  ALS_DATA;
       float 						  LUMINOSITY;
 }GebraBit_APDS9306;

Declaration of functions

در پایان این فایل تمامی توابع جهت خواندن و نوشتن در رجیستر های APDS-9306 ، کانفیک سنسور و دریافت داده از سنسور اعلان شده است:

C
/********************************************************
 *  Declare Read&Write APDS9306 Register Values Functions *
 ********************************************************/
extern void GB_APDS9306_Read_Reg_Data(uint8_t regAddr,  uint8_t *data)	;
extern void GB_APDS9306_Burst_Read(uint8_t regAddr,  uint8_t *data, uint16_t byteQuantity);
extern void GB_APDS9306_Read_Reg_Bits (uint8_t regAddr, uint8_t start_bit, uint8_t len, uint8_t* data);
extern void GB_APDS9306_Write_Command( uint8_t cmd);
extern void GB_APDS9306_Write_Reg_Data(uint8_t regAddr,  uint8_t data)	;
extern void GB_APDS9306_Burst_Write(uint8_t regAddr,  uint8_t *data, uint16_t byteQuantity)								;
extern void GB_APDS9306_Write_Reg_Bits(uint8_t regAddr, uint8_t start_bit, uint8_t len, uint8_t data);
/********************************************************
 *       Declare APDS9306 Configuration Functions         *
 ********************************************************/
extern void GB_APDS9306_Soft_Reset ( GebraBit_APDS9306 * APDS9306 )  ;
extern void GB_APDS9306_ALS ( GebraBit_APDS9306 * APDS9306 , APDS9306_Ability als );
extern void GB_APDS9306_ALS_Gain ( GebraBit_APDS9306 * APDS9306 , APDS9306_ALS_Gain gain )  ;
extern void GB_APDS9306_Measurement_Repeat_Rate ( GebraBit_APDS9306 * APDS9306 , APDS9306_Measurement_Rate rate )  ;
extern void GB_APDS9306_ALS_Resolution ( GebraBit_APDS9306 * APDS9306 , APDS9306_ALS_Resolution res ) ;
extern void GB_APDS9306_Read_Part_ID ( GebraBit_APDS9306 * APDS9306  )  ;
extern void GB_APDS9306_Read_STATUS ( GebraBit_APDS9306 * APDS9306 )   ;
extern void GB_APDS9306_Interrupt_Channel ( GebraBit_APDS9306 * APDS9306 , APDS9306_Interrupt_Channel intr );
extern void GB_APDS9306_Interrupt_Mode ( GebraBit_APDS9306 * APDS9306 , APDS9306_Interrupt_Mode mode )  ;
extern void GB_APDS9306_Interrupt( GebraBit_APDS9306 * APDS9306 , APDS9306_Ability intpt )  ;
extern void GB_APDS9306_Interrupt_Persist ( GebraBit_APDS9306 * APDS9306 , APDS9306_Interrupt_Persist persist )  ;
extern void GB_APDS9306_Interrupt_Upper_Threshold ( GebraBit_APDS9306 * APDS9306 , uint32_t upthr ) ;
extern void GB_APDS9306_Interrupt_Lower_Threshold ( GebraBit_APDS9306 * APDS9306 , uint16_t lothr )  ;
extern void GB_APDS9306_initialize( GebraBit_APDS9306 * APDS9306 )  ;
extern void GB_APDS9306_Configuration(GebraBit_APDS9306 * APDS9306)  ;
extern void GB_APDS9306_Get_Raw_Data(GebraBit_APDS9306 * APDS9306);
extern void GB_APDS9306_Luminosity_Reading(GebraBit_APDS9306 * APDS9306);
extern void GB_APDS9306_Get_Data(GebraBit_APDS9306 * APDS9306);
#endif

فایل سورس GebraBit_APDS-9306.cpp

در این فایل که به زبان ++C نوشته شده ، تمامی توابع با جزئیات کامل، کامنت گذاری شده و تمامی پارامتر های دریافتی در آرگومان توابع و مقادیر بازگشتی از آنها ، بطور واضح توضیح داده شده است.از این رو در این قسمت به همین توضیحات اکتفا کرده و کاربران را برای اطلاعات بیشتر به بررسی مستقیم از این فایل دعوت می کنیم.

برنامه نمونه در آردوینو

بعد از اتصال ماژول به آردوینو و اضافه کردن کتابخانه سنسور به نرم افزار آردوینو به مسیر زیر بروید و کد نمونه را باز کنید.                                      File > Examples > GebraBit_APDS9306 > Luminosity

شرح فایل نمونه

در ابتدای فایل، هدر GebraBit_APDS9306.h اضافه شده است تا به ساختارها، enum‌ ها و توابع مورد نیاز برای ماژول GebraBit APDS9306 دسترسی فراهم شود. علاوه بر این، عناصر مورد نیاز برای عملکرد این ماژول به این ساختارها افزوده شده‌اند. سپس یک متغیر به نام APDS9306 از نوع ساختار GebraBit_APDS9306 (این ساختار در هدر GebraBit_APDS9306 تعریف شده و توضیحات آن در بخش توضیحات کتابخانه GebraBit APDS9306 آورده شده است) برای پیکربندی ماژول GebraBit APDS9306 تعریف می‌شود.

C
GebraBit_APDS9306 APDS9306;

در بخش بعدی کد نوشته شده، با استفاده از تابع GB_APDS9306_initialize(&APDS9306_Module) و GB_APDS9306_Configuration(&APDS9306_Module) ماژول GebraBit APDS9306 را مقدار دهی می کنیم و در نهایت در قسمت loop برنامه ،داده را از سنسور خوانده و مقادیر روشنایی به طور پیوسته دریافت میشود:

C
void setup() {
    Wire.begin();           // Initialize the I2C bus
    Serial.begin(9600);     // Initialize serial communication for debugging

    GB_APDS9306_initialize(&APDS9306); // Initialize the APDS9306 sensor
    GB_APDS9306_Configuration(&APDS9306); // Configure the APDS9306 sensor
}

void loop() {
    GB_APDS9306_Get_Data(&APDS9306); // Read data from the sensor

    Serial.print("luminosity: ");
    Serial.print(APDS9306.LUMINOSITY);
    Serial.println(" lx");

    delay(2000); // Delay between readings
}

متن کد فایل آردوینو:

C
#include "GebraBit_APDS9306.h"

GebraBit_APDS9306 APDS9306;

void setup() {
    Wire.begin();           // Initialize the I2C bus
    Serial.begin(9600);     // Initialize serial communication for debugging

    GB_APDS9306_initialize(&APDS9306); // Initialize the APDS9306 sensor
    GB_APDS9306_Configuration(&APDS9306); // Configure the APDS9306 sensor
}

void loop() {
    GB_APDS9306_Get_Data(&APDS9306); // Read data from the sensor

    Serial.print("luminosity: ");
    Serial.print(APDS9306.LUMINOSITY);
    Serial.println(" lx");

    delay(2000); // Delay between readings
}

آردوینو خود را به کامپیوتر متصل کنید و مدل و پورت آردوینو خود را انتخاب کنید.

سپس نمونه کد را ابتدا Verify و سپس Upload کنید

بعد از Upload کردن کد Serial Monitor را باز کرده و می توانید خروجی های سنسور را مشاهده کنید

برای اطلاع دقیق از مقادیر کاری و حداکثر مقادیر مجاز آی‌سی‌ها، کاربران باید به دیتاشیت اصلی و رسمی آن قطعات مراجعه کنند

اگر هر یک از اسناد فنی ناقص یا اشتباه است، لطفاً به ما اطلاع دهید

محصولات مشابه

با نظرات خود به تیم جبرا در بهبود کیفیت کمک کنید

نشانی ایمیل شما منتشر نخواهد شد. بخش‌های موردنیاز علامت‌گذاری شده‌اند *

توجه!

محصولات ما صرفاً برای اهداف تحقیقاتی و توسعه طراحی شده‌اند. جبرابیت صراحتاً اعلام می‌کند که در صورت استفاده کاربران از این محصولات در کاربردهای حساس و دقیق از جمله امور مالی یا مواردی که به جان و مال انسان آسیب می‌زنند، هیچ‌گونه مسئولیتی را نمی‌پذیرد.

برای اطلاع دقیق از مقادیر کاری و حداکثر مقادیر مجاز آی‌سی‌ها (IC)، کاربران باید حتماً به دیتاشیت اصلی و رسمی آن قطعات مراجعه کنند.

سبد خرید
پیمایش به بالا
